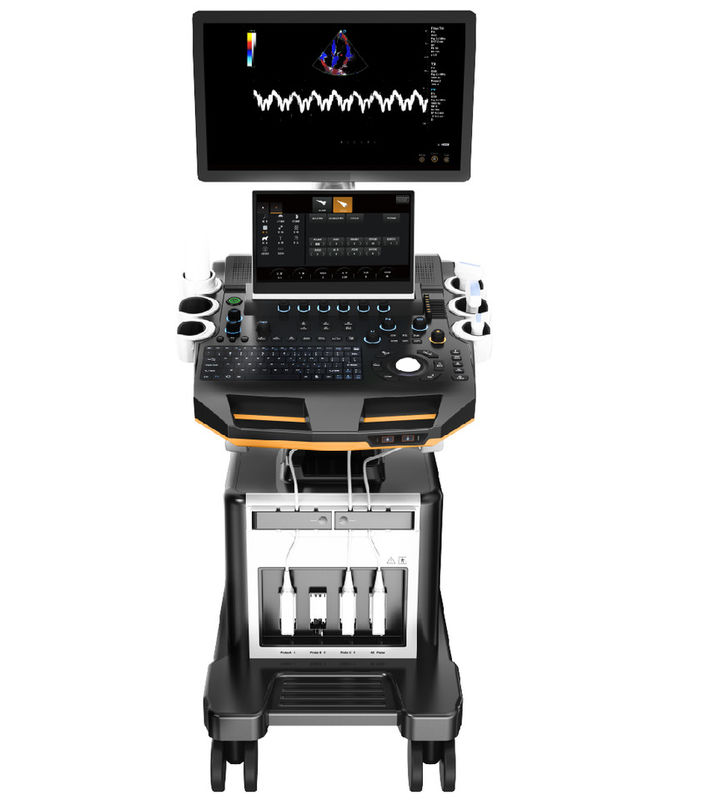

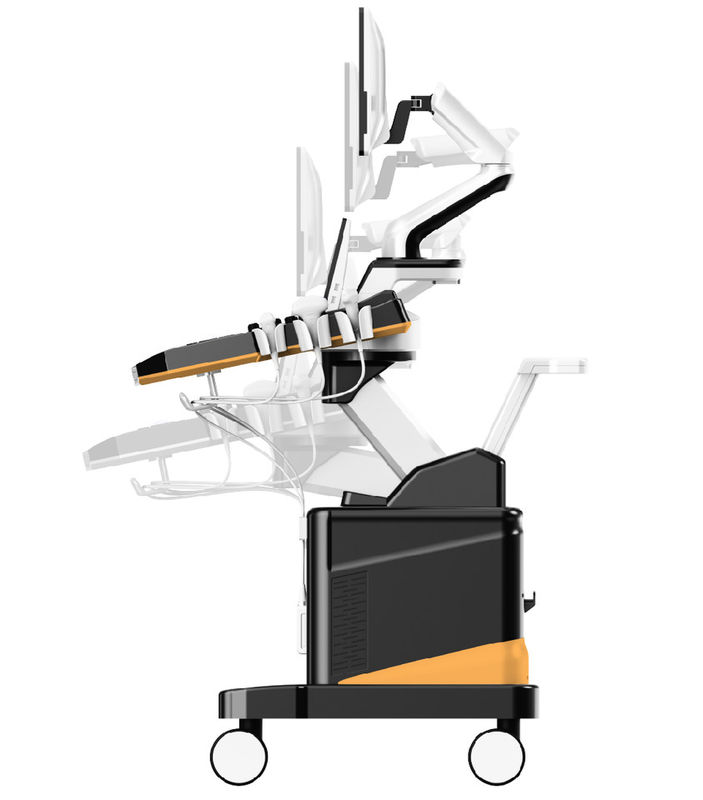

Laufkatzen-Hundeveterinärultraschall-Maschine 3D 4D mit 21,5" LCD

2. Anwendungen und Bericht

2,1 den Prüfungs- und Diagnosenbedarf des Haustierkrankenhauses und der Institutionen der wissenschaftlichen Forschung im Verdauungssystem, im Reproduktionssystem, im urinausscheidenden System, in der körperlichen Untersuchung, in etc. erfüllen.

3. Hauptspezifikationen

3.1. Volle Digital-Farb-Doppler-Ultraschallmainframe

5. Pflichtenheft

5,1 Monitor: 21,5-Zoll hohe Entschließung medizinischer LCD-Monitor, justierbarer Winkel

13,3-Zoll-Touch Screen, Stützmultinote

Aufnahmemodus 5.3.2D

1)Volle Digital Beamformers

2)Volle dynamische Fokussierung Digital, digitale variable Öffnung und dynamische Spurnänderung, Stückchen A/D≥15

3)Empfangen des Modus: Kanal ≥1024, Multisignalparallelverarbeitung übertragen und empfangend

4)Linie Dichte: ≥512, sichtbar und justierbar

5)Unter b-Modus Niveau des Fokus number≥10, Fokusposition ununterbrochen justierbar

6)TGC: Segment 8 justierbar

7)Gewinn: B/M/D separat justierbar, ≥100dB

Strecke 8)★Dynamic: ≥180dB

Abtasttiefe 9)★Max: ≥360mm

10)Graustufen: 0-67, sichtbar und justierbar

11)Schallleistung: 1%-100%

12)Zweidimensionale unabhängige Ablenkung der Sonde der linearen Reihe

13)ZoomPIP (1,5/2,0/2,5/3,0/3,5/4,0/4,5/5,0/10mal)

5.4. Farb-Doppler-Aufnahmemodus

1)Darstellung: einschließlich Geschwindigkeit, Geschwindigkeitsabweichung, Energie, Richtungsenergieanzeige, usw.

2)Anzeigemodus: B/C, B/C/M, B/POWER, B/C/PW

3)Linie density≥3-Niveau

4)Farbversteckende Technologie: außen zurück zu B kann Modus c-Modus, nur Farbgeschwindigkeits-Machthaberanzeige verstecken

5)Durchblutungsdiagramm, Farbflussprofil, zum von intravascular Geschwindigkeit zu messen

5.5. Spektral-Doppler-Darstellung

1)Anzeige: auf dem ganzen Bildschirm, Duplex/triplex (PW einzig)

2)Gewinn: ≥100dB

3)Niveau der Geschwindigkeit ≥4 justierbar

4)Maximale Abtastgeschwindigkeit: PWD: Positive oder negative Durchblutung velocity≥7.6m/s;

CWD: Durchblutung velocity≥20.0m/s, Minute: ≤5 Millimeter /s (Nonnoise-Signal);

5)Justierbares Niveau ≥8 der Nullpunktverschiebung

6)Anzeigemodus: B, PW, B/PW, B/C/PW, B/CW, B/C/CW, usw.

7)Spektrumumschlagfunktion, manuelles Maß

8)Anzeigesteuerung: Rückseite, Nullpunktverschiebung, B erneuern, d-Erweiterung, B-/Derweiterung, usw.

9)Intelligente Doppler-Technologie: frei Schalter zwischen Realzeit-B+CFM-Modus und Realzeit-PW-Modus

breite Darstellung des Feldes 5.6.★PView (optional)

1)Hochauflösende Anzeige, Länge kann bis 50cm

2)Darstellungsstützvorwärtsentfernung, kein Bedarf zur Wiederdarstellung

3)Mit zweidimensionalem breitem breitem Ansicht Aufnahmemodus des Ansichtaufnahmemodus und der Farb

5.7.Probe: Breitband mit Frequenzumsetzung, unabhängiger Frequenzumsetzung unter B und CFM

1)Niveau der Grundfrequenz conversion≥3;

2)Sonde 1.Convex

Grundfrequenz: Frequenzumsetzung mit neun Niveaus

2.0MHz/2.3MHz/2.5MHz/3.0MHz/3.5MHz/4.0MHz/4.6MHz/5.0MHz/5.4MHz,

Harmonische Frequenz: 4.0MHz/4.6MHz/5.0MHz, Frequenzumsetzung mit drei Niveaus

2. Lineare Sonde

Grundfrequenz: Frequenzumsetzung mit neun Niveaus 4.0MHz/4.6MHz/5.0MHz/6.0MHz/7.0MHz/8.0MHz/9.2MHz/10.0MHz/12.0MHz/13.3MHz

Harmonische Frequenz: 8.0MHz/9.2MHz/10.0MHz, Frequenzumsetzung mit drei Niveaus

3. In Phasen eingeteilt - Reihensonde

Grundfrequenz: Frequenzumsetzung mit neun Niveaus 1.7MHz/1.9MHz/2.1MHz/2.5MHz/3.0MHz/3.4MHz/3.8MHz/4.2MHz/5.0MHz

Harmonische Frequenz: 3.4MHz/3.8MHz/4.2MHz, Frequenzumsetzung mit drei Niveaus

4. Hochfrequenz in Phasen eingeteilt - Reihensonde

Grundfrequenz: Frequenzumsetzung mit acht Niveaus: 3.0MHz/3.5MHz/4MHz/5MHz/5.4MHz/6MHz/7MHz/8MHz,

Harmonische Frequenz: 6MHz/7MHz/8MHz, Frequenzumsetzung mit drei Niveaus

Mikro-konvexe Sonde 5,8

Grundfrequenz: Frequenzumsetzung mit acht Niveaus

3.0MHz/3.5MHz/4.0MHz/5.0MHz/5.4MHz/6.0MHz/7.0MHz/8.0MHz

Harmonische Frequenz: 6.0MHz/7.0MHz/8.0MHz, Frequenzumsetzung mit drei Niveaus

5,9 technische Anforderungen für elektronische konvexe Sonde:

Frequenz: 2.0-5.4 MHZ, seitliche Entschließung: ≤2 (depth≤80), ≤3mm (80<depth≤130)

axiale Entschließung: ≤1 (depth≤80), ≤1mm (80<depth≤130)

tote Zone: ≤3mm; Geometrische Positionsgenauigkeit: broadwise: ≤5%; der Länge nach: ≤5%

Entdeckung von depth≧240 Millimeter
